综合管廊光纤电缆混合组网解决方案（二）

编码解码器：G.711A/u, G.7231 high/low, G.729, G.722,G.726。

回音消除：支持G.168，免提可支持 96 毫秒。

支持全双工通信。

SIP支持SIP域名，SIP认证(none, basic,MD5),支持域名形式的服务器。

SIP支持主备服务器，一旦主服务器断开自动切换至备用服务器。

★具有1组光纤环网接口，网络故障自愈时间＜20ms。

★具有1组RJ45网络接口。

手柄全双工通话，带硅胶拨号键盘。

电话机具有30CM外120db音量的振铃音，带有振铃指示灯。

★钣金外壳，防水、防尘、防静电、防腐蚀，IP65。

★外置10W扬声器实现大音量广播功能。

★ 平均无故障时间（M.T.B.F）不小于50000小时。

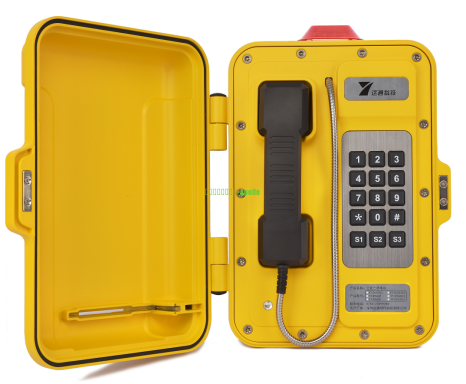

５）光纤电话副机

1、手柄全双工通话,来电振铃呼叫接通时间：≤ 3S （无阻塞）。

2、硅胶键盘实现拨打任意电话号码功能。

3、电话机标配振铃音和振铃指示灯。

4、供电方式：模拟电话线。

5、铝合金铸造外壳，带保护面盖，防水、防尘、

防腐蚀，IP68。

6、通信接口：模拟电话线。                                                       　

7、额定馈电电压：DC48V/DC24V。

8、最大通信距离:5km,工作温度：-30℃至70℃。

9、音频范围：300Hz ～ 3400Hz。

10、谐波失真：≤ 5%。

11、FSK/DTMF来电制式。

12、摘机自动拨号，可设置自动拨管理中心或紧急值班室。

13、可通过监控中心转接出局到119/110等外线电话。

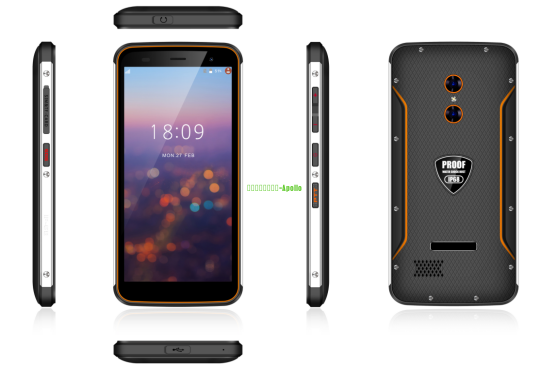

6）VOIP可视对讲手机

利用WIFI宽带的特点，无流量费用，实现丰富的多媒体功能，支持语音对讲，视频对讲，多媒体信息上报及实时视频监控等功能，详细功能如下：

 1 实时语音对讲、实时视频对讲、分组对讲。

２、自动巡检、远程实时监控、远程抓拍、现场图文自动上传。

３、精确定位及定制报警、文件下发。

４、电池安全设计。

５、防护等级：IP54。

６、符合三防手机的性能要求。

７、待机大于80小时，通话时间大于4小时。

８、支持AP间的快速切换，保持语音流畅。

９、支持WEP64、WEP128、WPA、WPA2等加密方式。

10、支持DHCP自动获取和静态配置网络参数。

11、支持SIP 2.0（RFC 3261），兼容性好。

12、支持音频编解码：G.711u G.711a G.729。

13、支持DSP回声消除技术，大音量回声抑制，语音质量高、延时低、稳定性好。

14、支持TFT彩屏显示,支持中、英文界面显示，支持中、英文输入法。

15、支持IEEE 802.11b/g/n,发射功率15~17dBm,接收灵敏度大于-90dBm。

16、支持来电显示、来电等待、来电转移等业务。

17、支持发送、接收中英文短消息。

18、可存储400个地址电话簿。

19、已接来电、未接来电和已拨出号码，各20个。

20、无障碍通话距离300米

九 、施工方案

1）联合设计

虽然设计院已经设计了方案，但合同签订后，我方将与客户一起进行更深化的联合设计，确定设备数量、型号、组网方案、安装方式等。根据联合设计文件，我方将按工期计划时间完成施工图纸的绘制并提交审查，审核通过后，作为施工的依据。

2）技术交底

在施工技术管理过程中，技术交底不仅是最基层的班组长对现场施工工人的交底，特别要求技术负责人对施工队技术人员、施工队技术人员对班组长的交底，具有多层次性、反馈性和可调整性。项目部技术负责人按照会审后的施工图、施工验收规范、质量检验评定标准、施工组织设计、施工计划及现场情况向各专业施工技术员进行施工重点、要点、连接点及原则性问题进行交底，并对施工技术员的反馈负责指导和处理。施工员依据技术负责人交底及现场情况向各班组长进行交底，具体分析施工内容、质量要求、实际操作要点、控制点的设置，并对班组长的反馈负责指导与处理。班组长根据施工员交底及现场情况向现场施工工人进行具体操作、工序细节、正次品界限等实际工作进行交底，并对工人的反馈意见负责指导、解释与处理。

3）施工准备：

本系统在明确了工程任务后要进行充分的施工准备，准备工作要在施工人员进场前完成。主要包括以下内容：明确本工程施工人员组织结构，任命项目经理，施工主要人员，技术支持人员，技术质量总监和施工安全监督员等。确认上到工序进度基本到位，例如电缆、光缆已经敷设到位，监控中心机房环境基本具备等。编制本次工程施工计划，并报请工程部领导和公司主管领导审批。

4）施工计划：

按工程总体要求编制本次工程施工计划，施工计划包括施工进度，人员安排，设备投入，费用预算以及工程界面划分等。

5）施工质量控制：

本系统工程质量控制分三部分重点监管，第一部分是产品制造过程，第二部分是工程安装过程，第三部分是系统调试和检测过程。各部分的质量监控点都有详细的质量要求和监控方式以及质检负责人。

6）设备安装

中心设备安装：中心控制单元和核心IP调度服务器安装于中心机房的机柜内。

光纤电话的安装：光纤电话安装在离地1.5米高的桥架上。

7）系统调试

系统上电调试前一定要熟知系统调试程序，严格按“系统调试大纲”进行调试。严禁非专业人员独自调试系统。调试过程要及时全程记录，并注意保存记录。

十、培训计划

每一个工程都会安排技术培训，培训工作分为维护员级和操作员级。要求参加维护员级培训的人员要有本科以上学历，操作员级的人员要有专科以上学历。技术培训在工程现场进行，培训工作的组织由总包商与业主协调，教员和教材由本公司负责安排。

十－、工程检测与验收

本工程检测与验收按招标文件规定的要求进行，系统验收前要按照招标文件要求进行严格的“自检”，自检合格后才能提交监理和业主验收。自检中不能有遗留问题，验收中出现的遗留问题要及时解决。确保验收达到良好标准。

十二、部分工程业绩

1、海口地下综合管廊试点工程二期美安一众路

2、海口地下综合管廊试点工程二期江东大道二期

3、浙江金华丹溪路东延二期综合管廊

4、吉首综合管廊光纤电话系统

5、肇庆新区政文组团市政道路一期工程凤凰大道管廊

6、陕西铜川综合管廊

7、兰州雁滩片区综合管廊

8、成都红星隧道光纤应急电话系统

9、巴卡斯特罗站隧道光纤应急电话系统

10、智利铁路工程应急IP电话系统

11、广西省崇左市龙州县上金乡崇水高速二标应急电话系统

12、重庆至贵阳线光纤应急电话改造项目

13、北京地铁轨道交通语音对讲系统

14、北京地铁19号线隧道IP广播对讲系统

...............
